東風天錦13.5方飛機加油車_齊星牌QXC5180GJYD6A型飛機加油車
作者：東風天錦13.5方飛機加油車 來源：飛機加油車廠家 日期：2025/6/24 9:25:19 人氣： 標簽：東風天錦13.5方飛機加油車 齊星牌QXC5180GJYD6A型飛機加油車
①概述：QXC5180GJYD6A型飛機罐式加油車是湖北省齊星汽車車身股份有限公司研制的一種新型罐式加油車，是為民用機場或通航機場起降的小型飛機實施翼上重力加油的專用設備，該車主要由二類汽車底盤、泵油系統、控制系統、氣控系統、電氣系統組成。底盤駕駛室為平頭、單排座、二門式，乘員2、3人；驅動型式為4×2，卷盤重力加油額定流量300L/min，最高車速80km/h。2、QXC5180GJYD6A型飛機罐式加油車公告參數：齊星牌QXC5180GJYD6A型飛機加油車
【整車技術參數】
產品商標
齊星牌
公告批次
393（擴展）
產品名稱
飛機加油車
產品型號
QXC5180GJYD6A
總質量(Kg)
18000
罐體容積(m3)
13.5
額定載質量(Kg)
10355,10290
外形尺寸
整備質量(Kg)
7515
貨廂尺寸
額定載客(人)
準拖掛車總質量(Kg)
駕駛室準乘人數(人)
2,3
鞍座最大載質量(Kg)
接近角/離去角(°)
16/11,16/13
前懸/后懸
1430/2330,1430/2030,1400/2360,1400/2060
軸荷(Kg)
6500/11500
最高車速(Km/h)
80
備注
罐體總容量:13.5立方米,罐體有效容積:12.86立方米,危險貨物運輸車輛的類型為FL型,介質最大密度800千克/立方米,罐體尺寸(長×長軸×短軸)(mm)為: 4650×2320×1600;軸距/前懸/后懸對應關系為:4700/1430/2330,4700/1400/2360,5000/1430/2030,5000/1400/2060;側防護裝置材料材質鋁合金6061,后防護裝置材料材質Q235,側、后防護均采用螺栓連接,后防護裝置斷面尺寸為:80×150,后部防護離地高度:500mm;隨底盤選裝駕駛室,選裝箱體外觀樣式,選裝卸料軟管存放箱樣式,選裝滅火器支架,選裝加油機倉內部外觀照片,選裝右側排污管道、靜電線卷盤,選裝緊急切斷開關控制盒外觀樣式;安裝具有衛星定位功能的行駛記錄儀,排氣管前置,安裝前輪盤式制動器和限速裝置,限速80km/h,僅采用底盤子午線輪胎;EBS型號/生產廠家:EBS5/東科克諾爾商用車制動系統(十堰)有限公司,VIE EBS/ESC-Ⅱ/浙江萬安科技股份有限公司;EBS包含ABS全部功能.該車后軸采用空氣懸架;轉向輪安裝爆胎應急防護裝置.該車型可選裝ETC車載裝置;加油裝置型號/生產企業:CS20D1110F/正星科技有限公司,80YHCB-60/山東博山齊魯油泵廠,YHCB-1000/5-A,YHCB-1000/5B,YHCB-300/3-B-L/永嘉三江石油機械廠.
【底盤技術參數】
底盤型號
DFH1180EX9
底盤名稱
載貨汽車底盤
商標名稱
東風牌
生產企業
東風商用車有限公司
軸數
2
輪胎數
6
軸距 (mm)
4700,5000,5800,4200
輪胎規格
275/80R22.5 18PR,295/80R22.5 16PR,295/80R22.5 18PR,11R22.5 18PR
鋼板彈簧片數
3/-
前輪距
1910,1840,1980
燃料種類
柴油
后輪距
1840,1860,1800,1820
排放依據標準
GB17691-2018國Ⅵ
發動機型號
發動機生產企業
排量
功率(Kw)
B6.2NS6B210
DDi50E190-60
DDi50E220-60
DDi47E240-60
DDi47E260-60
B6.2NS6B260
東風康明斯發動機有限公司
東風商用車有限公司
東風商用車有限公司
東風商用車有限公司
東風商用車有限公司
東風康明斯發動機有限公司
6200
5000
5000
4750
4750
6200
154
147
162
177
191
191

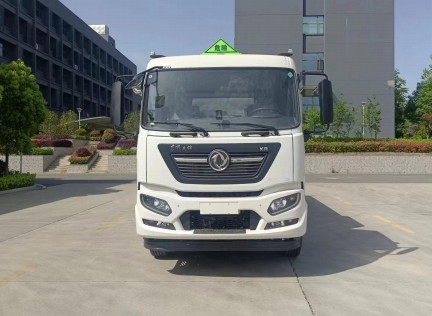

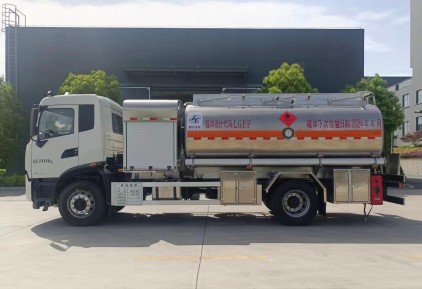

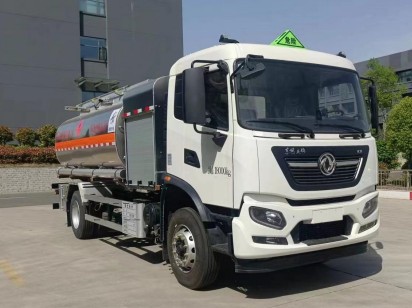

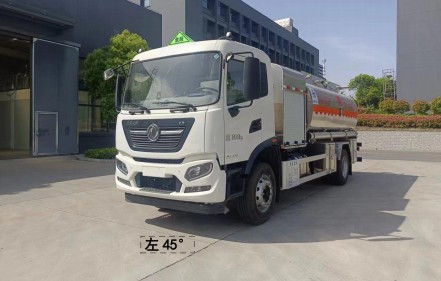

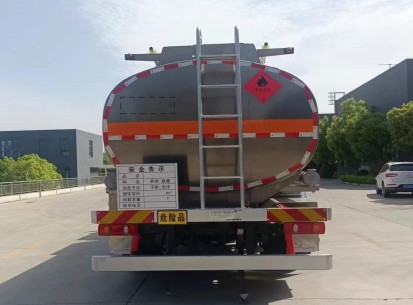

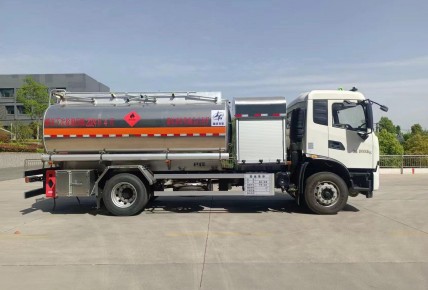

③、QXC5180GJYD6A型飛機罐式加油車功能參數：罐體：罐體材質為鋁合金制作，自重輕,容積大,耐腐蝕無污染，保證油品質量。加油泵：不銹鋼材質自吸式離心泵，卷盤加油流量300L/min，管道抽油流量700L/min，工作壓力為0.25MPa。流量計：0.2級精度，通徑50腰輪流量汁。過濾分離器：額定流量400L/min，額定工作壓力1.0MPa，最大允許壓差0.15Mpa，符合API1581第三版的要求。重力加油卷盤：自動復位卷盤，加油膠管通徑38mm，長度15m。液位計：罐內不銹鋼浮球，罐體左側10寸鋁合金表盤，可以清楚觀察罐內當前液體的容積。操作系統：獨立操縱室集中控制。儀表指示包含泵進真空表、泵出壓力表、油泵轉速表、過濾器壓差計等。開關閥門操作包含電源總開關、照明開關、急停開關、油泵調速旋鈕、加油閥門、循環過濾閥門、取樣閥門、海底閥控制組合開關等。功能介紹：1、卷盤加油—將本車油罐中的燃料，經過濾、計量后，通過操縱室中卷盤膠管的重力加油槍注入飛機油箱或其它受油設備。2、泵油過濾—將本車油罐中或外接管道中的燃料，經過濾后通過泵出油接頭回到本車油罐或其它受油設備，實現循環過濾功能。3、油罐裝油—用接頭閥外接管道進行油罐底部裝油，或者可以通過本油泵實現抽油功能。飛機加油車具有燃油，環保，3C認證，符合國家汽車公告，可上牌和辦理營運證。④、實車圖片：
