三環四驅單排5.33噸消防灑水車_楚勝牌CSC5111GSSSTQ6型灑水車
作者：三環四驅單排5.33噸消防灑水車 來源：消防車廠家 日期：2025/1/15 12:40:22 人氣： 標簽：三環四驅單排5.33噸消防灑水車 楚勝牌CSC5111GSSSTQ6型灑水車
一、車型概述1、三環四驅多功能消防水罐車（灑水車）是由二類汽車底盤、罐體、取力器、 傳動軸等上裝部件組成，該車配備 CB10/30 型消防泵、PS30 型消防炮，罐體公 告容積為 5.33m³。2、整車由消防員乘員室和車身兩大部分組成，乘員室為原廠單排，可乘坐 3 人, 該車為外露罐結構，車身前部為罐體，后部為泵房。水罐材質為優質碳鋼,載 水 5330L。二、車型特點1、采用湖北三環汽車有限公司原裝二類四驅底盤 STQ2111L03Y2E6，車輛性能穩 定、綜合油耗低廉、駕乘舒適靈活、售后服務完善。2、原廠單排豪華駕駛室，斷氣剎、科技感十足，駕乘更舒適。3、玉柴 160 馬力（116 KW），四驅動力強勁，經濟省油，經濟性好，可靠性高， 噪聲低，國Ⅵ排放標準。4、四驅機動性能強，環保性能好，人性化設計，器材布置合理，取用方便；5、采用單排整體式結構，視野開闊。6、具備國家稅務總局免征公告，上牌時免交車輛購置稅。三、車輛基本參數：【整車技術參數】
產品商標
楚勝牌
公告批次
產品名稱
灑水車
產品型號
CSC5111GSSSTQ6
總質量(Kg)
11200
罐體容積(m3)
5.33
額定載質量(Kg)
5085,5150
外形尺寸
6510×2180×2750
整備質量(Kg)
5920
貨廂尺寸
× ×
額定載客(人)
/
準拖掛車總質量(Kg)
/
駕駛室準乘人數(人)
3,2
鞍座最大載質量(Kg)
/
接近角/離去角( °)
28/14
前懸/后懸
1275/1835
軸荷(Kg)
4000/7200
最高車速(Km/h)
100
備注
【底盤技術參數】
底盤型號
STQ2111L03Y2E6
底盤名稱
越野自卸汽車底
商標名稱
三環
生產企業
湖北三環汽車有限公司
軸數
2
輪胎數
6
軸距 (mm)
3400
輪胎規格
8.25R16LT 18PR
鋼板彈簧片數
6+4/11+8
前輪距
1660
燃料種類
柴油
后輪距
1660
排放依據標準
GB17691-2018 國Ⅵ
發動機型號
發動機生產企業
排量
功率(Kw)
YCF25160-66
廣西玉柴機器股份有限公司
2488
116
四、駕駛室概述：1、三環四驅單排座駕駛室，采用高強度鋼板和封閉式結構，形成 有效的防撞保護區，保護駕乘人員安全。關鍵易腐蝕部位采用工 程合成樹脂等特殊材料，極大地提高了駕駛室的抗腐蝕性。座椅 雙密度發泡，彈性好，不變形，舒適性好。內裝飾采用優質原生 塑料，無氣味。配置大視野前擋風玻璃，有效減少彎道盲區，提 高行車安全；2、平頭駕駛室全金屬封閉式結構，駕駛室乘員 3 人；3、駕駛室內加裝有取力器控制開關、各種附加控制開關，儀表臺 下方裝有多功能電子警報器，車頂裝有警燈；4、駕駛室內冷暖空調、擱物箱等人性化設計，一應俱全。五 、罐體水罐容積（L）：5330罐體材質:優質碳鋼材質人孔:設 DN460 人孔 1 個，帶有快速鎖定/開啟裝置溢流口:設溢流口 1 個。排污口:1 個排污口，手動閥控制。注水口:在水罐左右兩側各接1只DN65接口。材質及工藝:1、水罐采用優質碳鋼罐體；2、罐體成型后試漏檢測，使罐體具有強度高、重心穩、車輛運載 平穩安全等特點；3、罐體在焊接工裝工位上采用氣體保護焊接自動焊接而成，保證 罐體焊縫質量的原樣性。4、罐體的長度采用一次成型的整體式縱梁焊接，確保罐體的強度。六、取力器型式：夾心式(全功率)操 縱：電磁閥控制（電動操控）冷卻方式：強制可調式水冷潤滑方式：飛濺式油潤滑七、泵室結構：器材箱為半包圍結構，兩側及后面均可裝取器材，器材箱后部設有 供消防員上下的人梯，整體廂體由Q235 碳鋼鋼板焊接而成，器材箱全部安裝新款易拉高強度鋁合金卷簾門，內飾鋪設鋁質花紋板 美觀耐用。主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊 接，車頂防滑，可行走。 (可根據用戶需求選裝鋁合金方管焊接）材質：骨架、蒙皮為優質Q235A 鋼材；內隔板、底板為高強度鋁合金和新 型隔熱防護板。器材放置：1、按戰斗編程和戰斗展開設計器材集成；2、按使用邏輯關系和使用頻率放置器材；3、使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材；車頂：采用花紋板鋪設（限車廂頂部）爬梯：側置爬梯方便上下。消防泵：CB10/30 常壓消防泵流量：常壓 30L/s壓力：常壓 1.0MPa安裝型式：后置真空泵：活塞式，引水時間≤35s，吸深≥7m，最大真空度： ≥85kPa；真空泵材質：耐磨、抗腐蝕達到密封要求； 最大真空度： ≥85kPa；八、專用功能前沖選裝：選裝前置對沖圓錐噴嘴，沖洗寬度≥25m 圓錐噴嘴角度可以任意調 節，可將中間車道的垃圾沖到兩側，方便對垃圾進行清掃收運，同 時實現對多車道灑水降塵。后灑選裝：選裝雙側后灑，灑水面積15m2消防炮：流量達到30L/s，柱狀射程約50m，霧狀射程15m，可用作消防救援滅 火。九、電器系統附加電氣：設獨立電路輔助照明：消防員室、泵房分別設有照明燈，操縱儀表板上設有照明、指示燈。警示裝置選裝：駕駛室頂部選裝配備長排豪華紅紅 LED 警燈，警報器及其控制盒 在駕駛室內。儀表板及板上設備：儀表板位于車尾部的泵室內， 帶有一個控制板并具備充足的 照明，操作面板采用優質鋁板， 美觀、耐用，整體重量較輕。十、隨車文件
序號
名 稱
數量
單位
備注
1
底盤使用說明書
1
本
2
底盤維修手冊
1
本
3
底盤質量保修卡
1
本
4
底盤合格證
1
單
5
隨車工具清單
1
單
6
發動機號碼拓印件
1
份
若有
7
底盤號碼拓印件
1
份
若有
8
消防灑水車使用說明書
1
本
9
消防灑水車消防器材清單
1
單
10
灑水車合格證
1
本
11
消防灑水車跟蹤服務卡
1
單
12
消防灑水車交接清單
1
單
十一、隨車器材清單
序號
名稱
單位
數量
備注
1
消防水帶
盤
1
13-Φ65-20
2
注水水帶
盤
1
13-Φ65-5
3
吸水管
米
4
4
濾水器
件
1
5
地上消火栓扳手
件
1
6
開關直流水槍
支
1

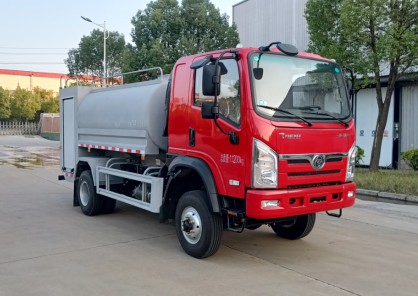

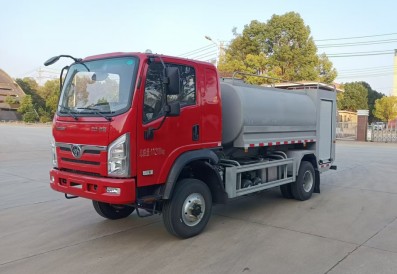

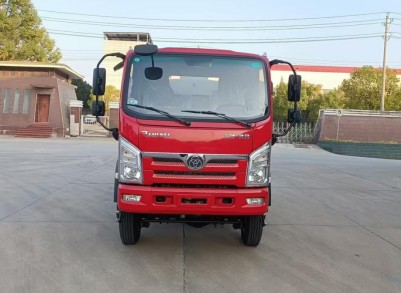

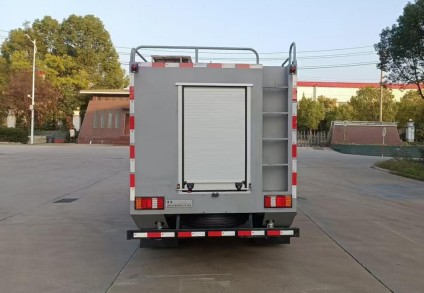

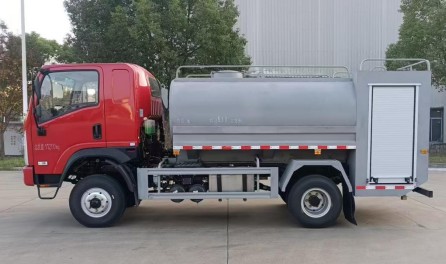

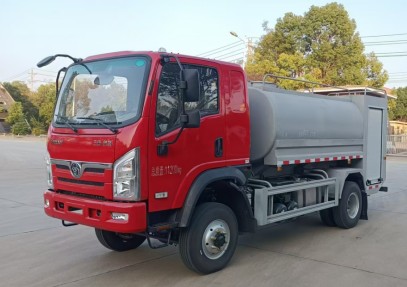

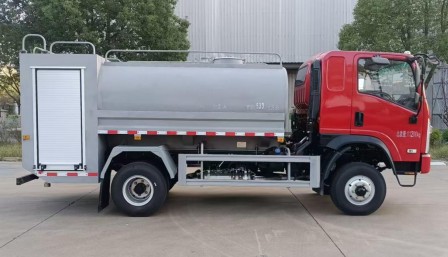

十二、車輛多方位圖片：（以實物為準）
