山東齊魯YPB型雙聯油泵操作說明_油罐車雙聯泵
作者：湖北楚勝油罐車 來源：油罐車廠家 日期：2021/10/30 12:17:57 人氣： 標簽：山東齊魯YPB型雙聯油泵操作說明 油罐車雙聯泵
3950mm以下軸距的車型選裝8-16型號的雙聯泵，3950mm以上軸距的車型選裝30-60型號的雙聯泵，若有特殊需求，需要與技術部溝通。一、泵的說明YPB葉片（滑片）油泵、YPB型葉片（滑片）雙聯油泵是我公司在消化吸收國內外十幾種同類產品的基礎上，并根據十多家大型汽車改裝企業的需要，開發研制的新產品，是取代齒輪油泵裝備加油車的最理想的產品，填補國內空白，獲國家三項專利產品。二、用途及性能該泵特別適用于加油車、雙艙加油車流動加油和輸送汽油、柴油或性質類似的介質及石油化工原料。三、 泵的使用及注意事項：1. 保證氣源。2. 啟動泵前確保取力器和驅動泵的小傳動軸處于非轉動工作狀態。3. 轉換A或B泵前確保取力器和驅動泵的小傳動軸處于非轉動工作狀態。4. 停泵前確保取力器和驅動泵的小傳動軸處于非轉動工作狀態。嚴禁取力器和驅動泵的小傳動軸轉動工作狀態下進行泵的啟動、轉換、停止操作。嚴禁空轉。
該泵具有體積小、效率高、運轉平穩、自吸能力強、改變轉速能調節流量，即使發動機在怠慢情況下也能正常工作，并滿足流量和壓力的要求；安全回流裝置性能可靠。雙聯油泵是經過我廠技術人員的努力，是在ypb型葉片式加油車泵的基礎上，采用先進技術組合而成。

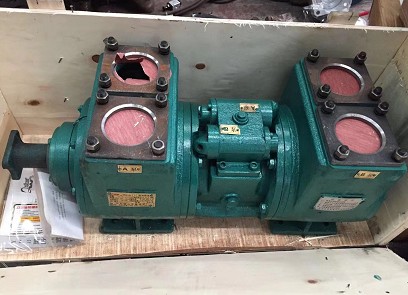

雙聯油泵是把兩臺油泵組合為一體，因?yàn)閮膳_(tái)油泵安裝組合在同一軸心線上，所以體積小，便于安裝。交換油泵時，主要靠汽缸或軟軸拉線控制撥叉，撥動離合器進行變位的(離合器分牙嵌齒形和摩擦片兩種)。所以操作方便，安全可靠。雙聯油泵是一條輸入軸可以任意一臺獨立運轉，也可以?xún)膳_(tái)同時運轉。滿足了各種工況需要；簡便了設備的復雜化，并實現了一泵多用。該泵特別適于加油車、雙艙加油車用于流動加油和輸送汽油、柴油或性質類似的介質及石油化工原料。
型號表示意義：
1.ypb型葉片式加油車泵分1.2.3種安裝形式：
a.ypb8-16-1型－進出口為上置(圖2)
b.ypb8-16－2型－平進油口，上置出油口(圖3)
c.ypb8-16-3型－平進平出，進出油口(圖4)
2.ypb型葉片式雙聯油泵a.b.c種工作形式和1.2.3種形式：
a型－雙泵同時工作(無控制裝置)
b型－任意一臺泵工作(手柄軟軸拉線操作)
c型－任意一臺或雙泵同時工作(開關控制電磁氣閥操作)
1.2.3種安裝形式與ypb型葉片式加油車泵相同(見圖5.圖6.圖7)
工作性能范圍：
輸入轉速 n=450轉/min時 流量q=8m3h 壓力p=0.25mpa
輸入轉速 n=1000轉/min時 流量q=16m3/h 壓力p=0.25mpa
結構特征：
1.主要零件有：泵體、轉子、偏心套、軸承支架、油封、安全閥等。油泵的工作室由偏心套內表面、轉子外表及兩個軸承支架端面圍成的空間組成。。偏心套曲面是復合曲線，旋葉偏心套曲面是復合曲線，旋轉中葉片把工作室分為吸入腔和吐出腔。泵具有轉子槽與葉片、轉子兩端面與兩軸承支架端面、葉片與軸承支架端面等構成間隙很小的滑動磨擦面，以保證較高的容積效率。泵旋轉運動的部件采用金屬相對非金屬結合，從而避免靜電火花產生。油泵的旋轉方向從輸入軸方向看分左旋和右旋兩種。安全閥裝置的一側為油泵吸入口，另一側為吐出口。
2.ypb型葉片式雙聯油泵：是兩臺ypb型葉片式加油車泵，由聯結筒體連接而成；泵的主軸離合器通過汽缸或軟軸拉線由電磁氣閥或手柄控制。
3.密封部分：油泵的固定結合面全部采用丁腈橡膠"o"型密封圈，軸兩端采用雙氟橡膠骨架油封，與油封磨擦的軸表面噴鍍處理，從而改變了表面硬義和防銹能力，達到延長使用壽命的效果。
4.安全閥：為了保證油泵出口壓力一在一定極限內，避免損壞油泵出口管線上的加油設備，特設定的回流保護裝置。當油泵出口超過規定壓力時，安全閥自動打開，液體在泵內特環。為了保證安全閥的可靠性，加大回流孔直徑。安全閥由閥蓋、彈簧、調整螺釘、閥體等組成。油泵出口壓力的大小由調整螺釘調節，順時針旋轉時，壓縮彈簧在外力作用下彈力增大，回流的壓力隨之增大，反之減小。
